در این راهنمای جامع با انواع واشرهای لاستیکی، تفاوت مدلهای Full Face و Raised Face، متریالهای مختلف، کاربردها، استانداردهای تولید و نکات مهم انتخاب و نصب آشنا خواهید شد. هدف این مقاله این است که به یک مرجع کامل برای انتخاب صحیح واشر لاستیکی در پروژههای صنعتی تبدیل شود.
واشر لاستیکی چیست؟
واشر لاستیکی (Rubber Gasket) قطعهای آببندی است که بین دو سطح، معمولاً دو فلنج، قرار میگیرد تا با ایجاد یک لایه انعطافپذیر، از نشت سیالات یا گازها جلوگیری کند. این قطعه با پر کردن ناهمواریهای بسیار ریز سطوح فلزی، هنگام سفت شدن پیچهای فلنج تحت فشار قرار میگیرد و آببندی مطمئنی ایجاد میکند.
برخلاف تصور رایج، وظیفه واشر تنها «پر کردن فاصله» بین دو قطعه نیست. یک واشر مناسب باید بتواند در برابر فشار، دما، مواد شیمیایی و تغییرات محیطی مقاومت کند و در طول زمان خاصیت آببندی خود را حفظ نماید.
به همین دلیل، انتخاب جنس مناسب واشر اهمیت بسیار زیادی دارد. برای مثال، واشری که برای انتقال آب شهری مناسب است، ممکن است در برابر روغنهای صنعتی یا اسیدها عملکرد مناسبی نداشته باشد. همچنین واشری که در دمای محیط عملکرد مطلوبی دارد، لزوماً برای خطوط بخار یا تجهیزات با دمای بالا مناسب نیست.
به طور کلی، عملکرد یک واشر لاستیکی به چهار عامل اصلی بستگی دارد:
جنس لاستیک (Material): مانند EPDM، NBR، Silicone، FKM (Viton) یا CR.
طراحی و شکل واشر: مانند Full Face، Raised Face یا Ring Type.
کیفیت ساخت و دقت ابعادی: برش دقیق، ضخامت یکنواخت و کیفیت متریال، نقش مهمی در آببندی دارند.
نصب صحیح: حتی بهترین واشر نیز اگر بهدرستی نصب نشود یا پیچهای فلنج بهصورت نامتقارن سفت شوند، ممکن است دچار نشتی شود.
در صنایع مختلف، واشرهای لاستیکی در ابعاد و اشکال متنوعی تولید میشوند تا متناسب با استانداردهای فلنج و شرایط کاری هر سیستم باشند. انتخاب صحیح این قطعه، علاوه بر جلوگیری از نشتی، میتواند عمر تجهیزات را افزایش داده و هزینههای تعمیر و نگهداری را کاهش دهد.
واشر لاستیکی چگونه آببندی ایجاد میکند؟
شاید در نگاه اول به نظر برسد که واشر لاستیکی فقط یک حلقه ساده از جنس لاستیک است، اما در واقع عملکرد آن بر پایه اصول مهندسی آببندی و توزیع یکنواخت فشار است.
سطوح فلزی فلنجها هرگز کاملاً صاف و صیقلی نیستند. حتی اگر با ماشینکاری دقیق تولید شده باشند، در مقیاس میکرونی دارای شیارها، زبریها و ناهمواریهای بسیار ریزی هستند. اگر دو فلنج بدون واشر روی یکدیگر بسته شوند، همین ناهمواریها مسیرهای بسیار کوچکی برای عبور سیال ایجاد میکنند و در نهایت نشتی رخ میدهد.
واشر لاستیکی با قرار گرفتن بین دو فلنج و فشرده شدن توسط پیچها، این ناهمواریهای ریز را پر میکند و یک سطح آببندی پیوسته به وجود میآورد. خاصیت الاستیک لاستیک باعث میشود واشر پس از اعمال فشار، شکل سطوح فلزی را به خود بگیرد و از عبور سیال جلوگیری کند.
اما آببندی تنها به وجود واشر وابسته نیست. برای عملکرد صحیح، سه عامل باید همزمان رعایت شوند:
۱. فشار یکنواخت پیچها
پیچهای فلنج باید بهصورت ضربدری و با گشتاور مناسب سفت شوند تا فشار بهطور یکنواخت روی تمام سطح واشر توزیع شود. اگر یک سمت بیش از حد سفت شود، واشر در همان ناحیه بیش از اندازه فشرده شده و در سمت مقابل فشار کافی ایجاد نخواهد شد؛ نتیجه این وضعیت، نشتی یا کاهش عمر واشر است.
۲. انتخاب متریال مناسب
هر لاستیک برای شرایط خاصی طراحی شده است. برای مثال، EPDM در تماس با آب، بخار و برخی مواد شیمیایی عملکرد بسیار خوبی دارد، اما برای روغنهای معدنی مناسب نیست. در مقابل، NBR مقاومت بالایی در برابر روغن و سوخت دارد. بنابراین انتخاب اشتباه متریال میتواند حتی با نصب صحیح نیز باعث خرابی زودهنگام واشر شود.
۳. طراحی مناسب واشر
نوع فلنج تعیین میکند که از چه نوع واشری استفاده شود. برای فلنجهای Full Face معمولاً از واشر فول فیس و برای فلنجهای Raised Face از واشر رینگ (Raised Face Gasket) استفاده میشود. انتخاب نادرست نوع واشر، فشار آببندی را کاهش داده و احتمال نشتی را افزایش میدهد.
چه عواملی باعث از بین رفتن آببندی میشوند؟
حتی اگر از یک واشر باکیفیت استفاده شود، شرایط زیر میتواند باعث کاهش عملکرد آن شود:
استفاده از متریال نامناسب برای سیال یا دمای کاری
سفت کردن نامتقارن پیچهای فلنج
انتخاب ضخامت نامناسب واشر
آسیبدیدگی سطح فلنج
فرسودگی یا سخت شدن لاستیک در طول زمان
استفاده مجدد از واشرهای مصرفشده
به همین دلیل، در پروژههای صنعتی، انتخاب واشر تنها بر اساس قطر فلنج انجام نمیشود؛ بلکه عواملی مانند فشار، دما، نوع سیال، استاندارد فلنج و شرایط بهرهبرداری نیز باید بررسی شوند.
انواع واشر لاستیکی بر اساس شکل ظاهری
واشرهای لاستیکی از نظر شکل ظاهری و نحوه قرارگیری روی فلنج، در مدلهای مختلفی تولید میشوند. هر یک از این مدلها برای نوع خاصی از فلنج و شرایط کاری مشخص طراحی شدهاند تا بهترین عملکرد آببندی را ارائه دهند.
اگرچه در صنایع مختلف انواع متنوعی از واشرهای لاستیکی مورد استفاده قرار میگیرد، اما در صنعت نفت، گاز، پتروشیمی، آب و فاضلاب، نیروگاهها و صنایع عمومی، دو نوع بیشترین کاربرد را دارند:
• واشر فول فیس (Full Face Gasket)
• واشر ریزد فیس (Raised Face Gasket)

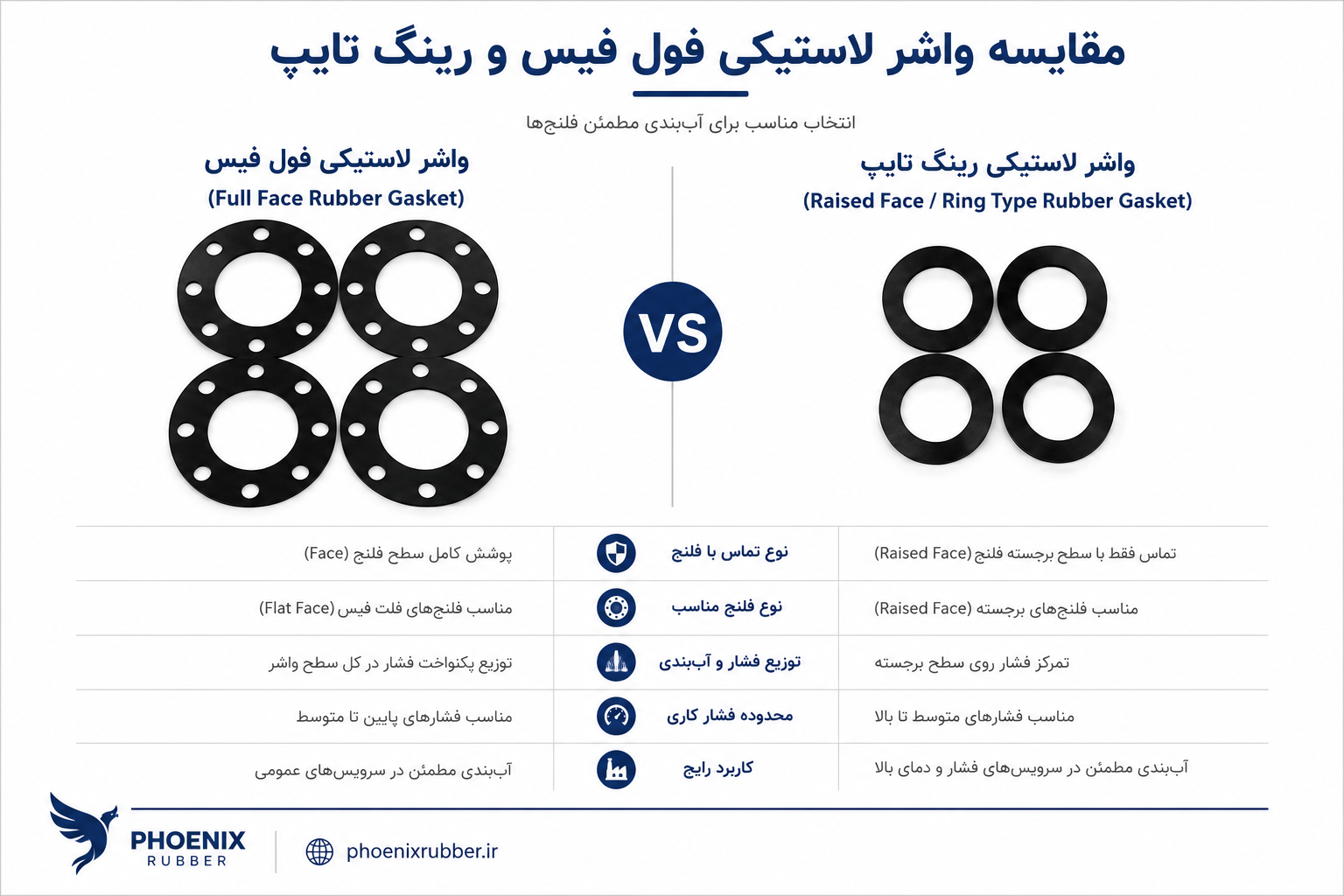

تفاوت این دو نوع تنها در شکل ظاهری نیست، بلکه سطح آببندی، نحوه توزیع فشار، میزان مصرف متریال و نوع فلنج مورد استفاده نیز با یکدیگر تفاوت دارد. انتخاب صحیح هر یک از این واشرها نقش مهمی در جلوگیری از نشتی و افزایش عمر سیستم دارد.

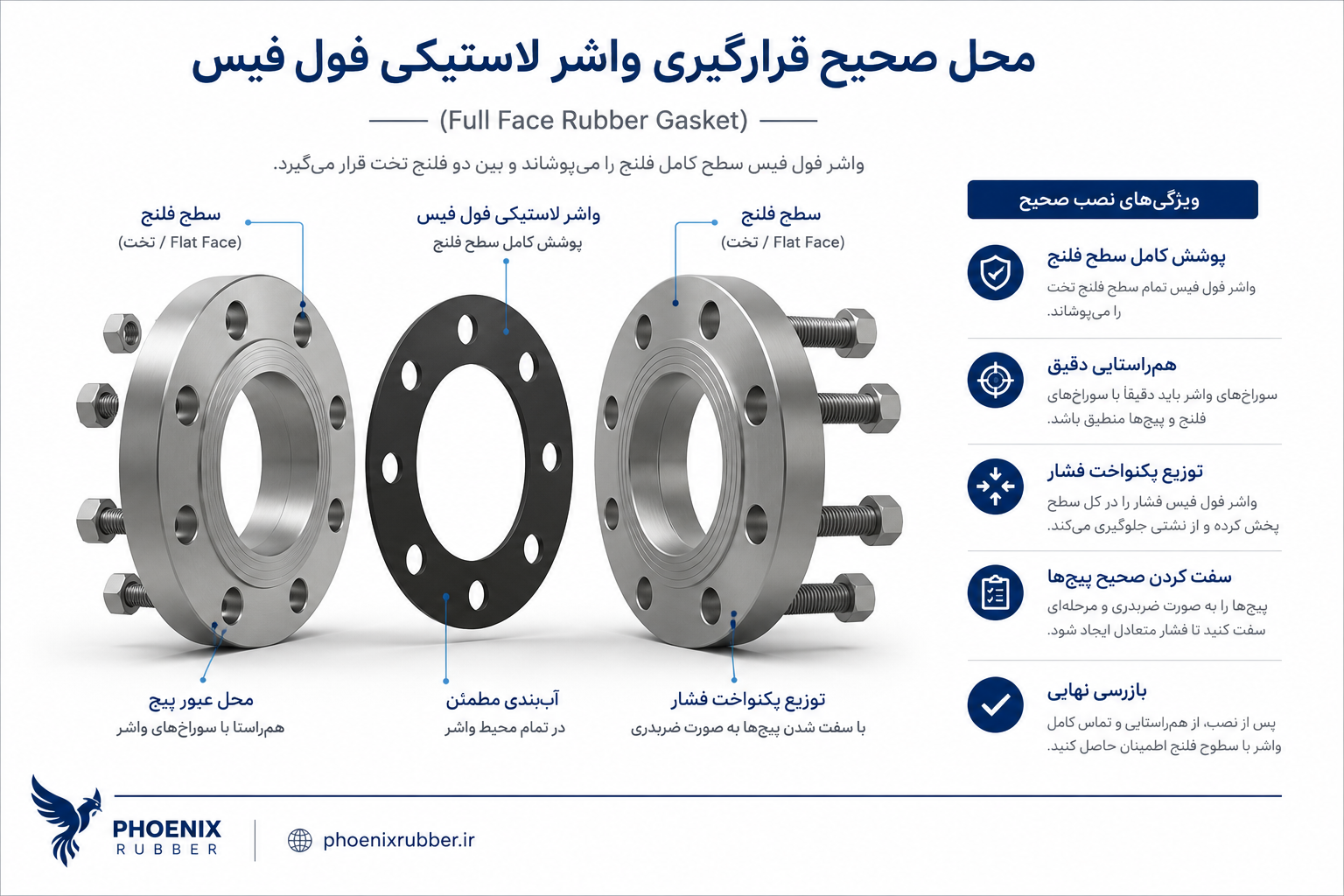

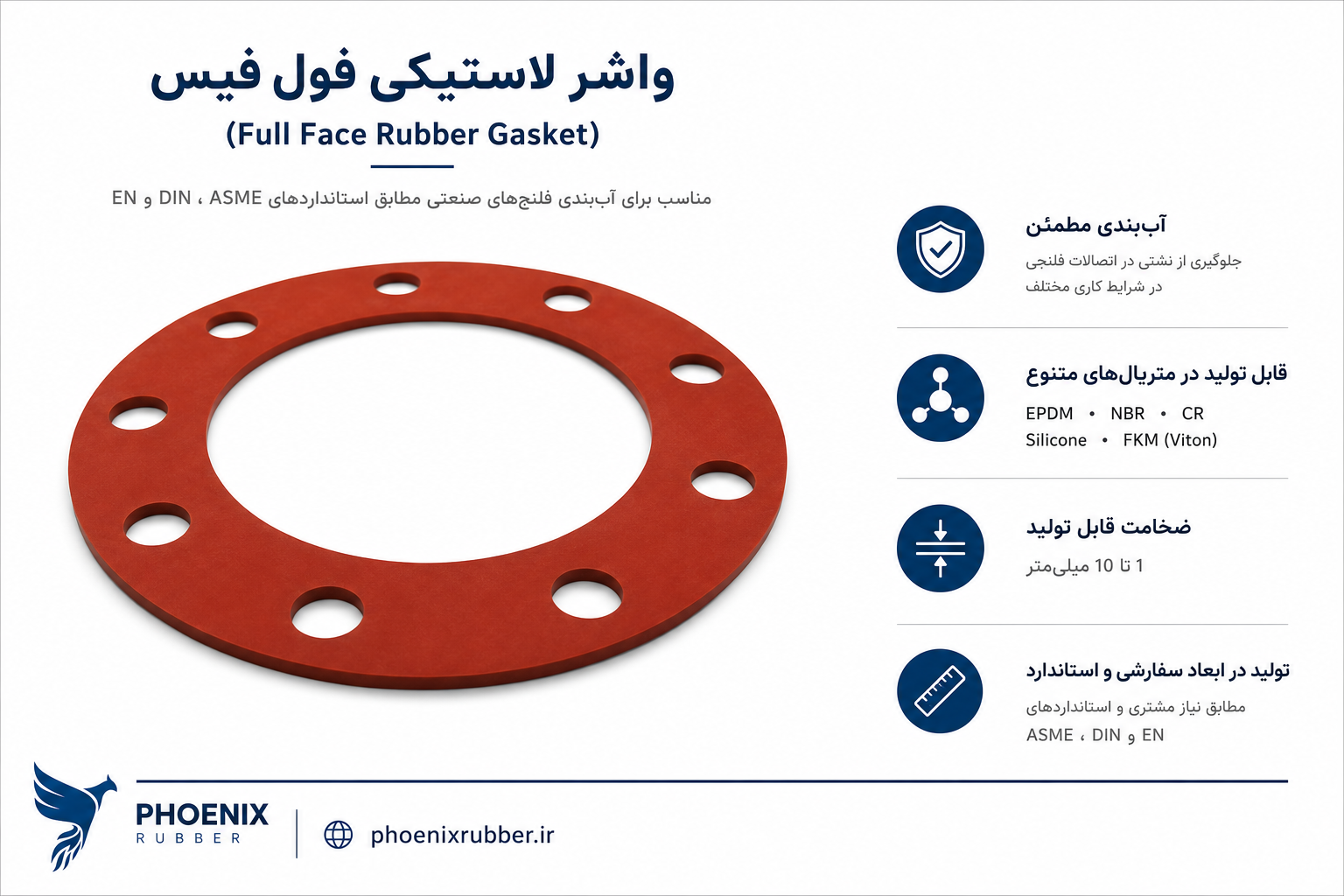

واشر فول فیس (Full Face Gasket) چیست؟
واشر فول فیس یکی از پرکاربردترین انواع واشرهای لاستیکی است که تمام سطح فلنج را پوشش میدهد. این نوع واشر علاوه بر مسیر عبور سیال، دارای سوراخهایی برای عبور پیچها نیز هست و دقیقاً مطابق ابعاد فلنج ساخته میشود.
به دلیل پوشش کامل سطح فلنج، فشار حاصل از سفت شدن پیچها بهصورت یکنواخت روی تمام سطح واشر توزیع میشود. همین ویژگی باعث میشود احتمال جابهجایی واشر هنگام نصب کاهش یافته و آببندی مطمئنتری ایجاد شود.
واشرهای فول فیس معمولاً در سیستمهای انتقال آب، شبکههای آبرسانی، تصفیهخانهها، صنایع شیمیایی، خطوط انتقال سیالات و بسیاری از تجهیزات صنعتی مورد استفاده قرار میگیرند.
مهمترین مزایای واشر فول فیس عبارتاند از:
• آببندی یکنواخت در تمام سطح فلنج
• نصب آسان و کاهش احتمال جابهجایی هنگام مونتاژ
• توزیع مناسب فشار بین پیچها
• قابلیت تولید در تمامی استانداردهای رایج فلنج
• امکان ساخت از متریالهای مختلف متناسب با شرایط کاری

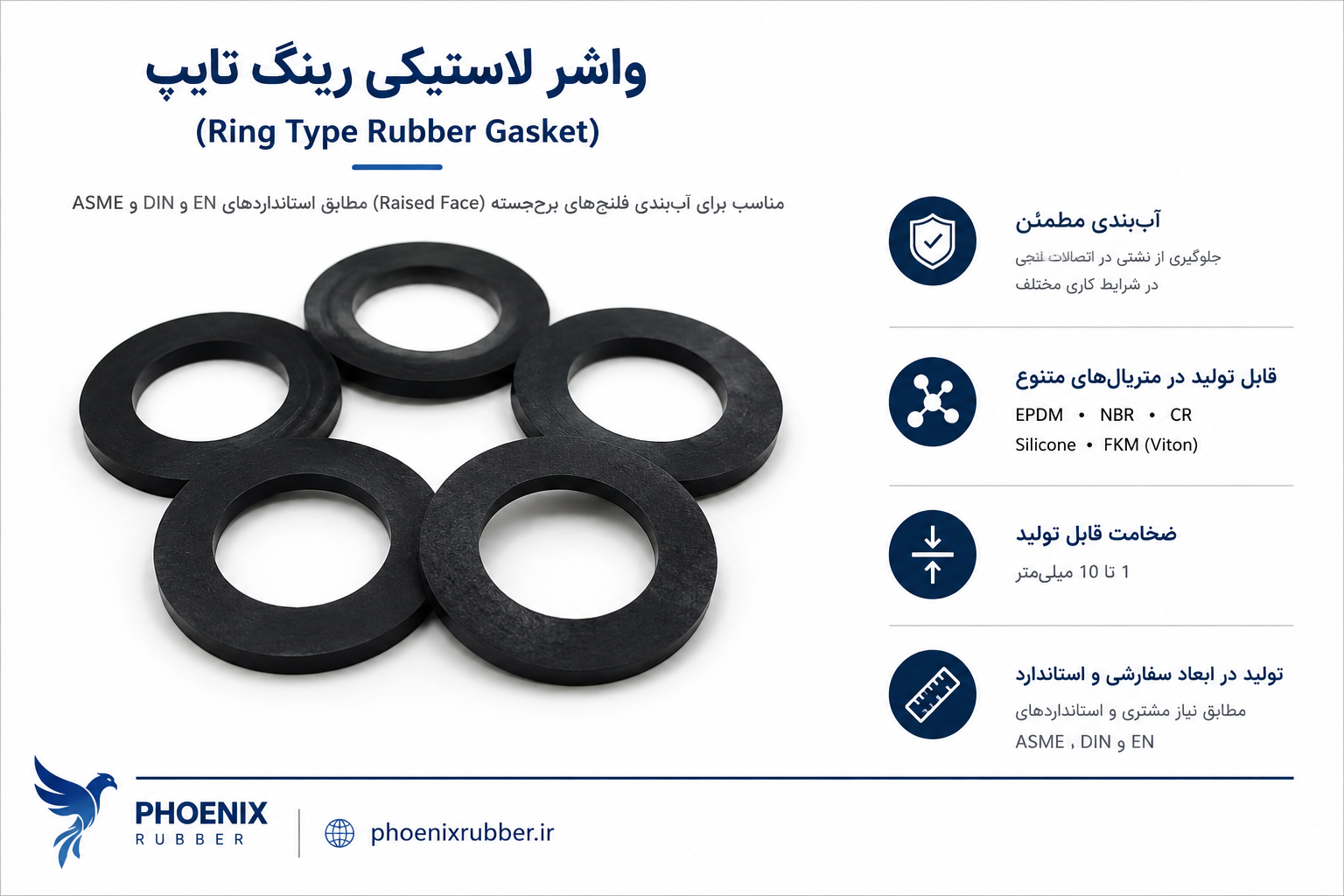

واشر Raised Face چیست؟
واشر Raised Face که در بازار ایران با نام «واشر ریزد فیس» یا «واشر رینگ» نیز شناخته میشود، برای فلنجهایی طراحی شده است که دارای سطح برجسته آببندی (Raised Face) هستند.
برخلاف واشر فول فیس، این نوع واشر تنها روی قسمت برجسته فلنج قرار میگیرد و قطر خارجی آن از قطر فلنج کوچکتر است. در این طراحی، فشار پیچها روی سطح آببندی متمرکز میشود و در بسیاری از سیستمهای تحت فشار، عملکرد بسیار مناسبی ایجاد میکند.
واشرهای Raised Face معمولاً در صنایع نفت، گاز، پتروشیمی، پالایشگاهها، خطوط انتقال مواد شیمیایی و سیستمهایی که فشار و دمای بالاتری دارند، کاربرد گستردهای دارند.
مهمترین ویژگیهای این نوع واشر عبارتاند از:
• تمرکز فشار روی سطح آببندی
• مصرف کمتر متریال نسبت به واشر فول فیس
• مناسب برای فلنجهای Raised Face
• آببندی قابلاعتماد در شرایط کاری مناسب
