واشر Full Face و Raised Face چه تفاوتی دارند؟ راهنمای انتخاب واشر مناسب فلنج

انتخاب واشر مناسب برای فلنج، یکی از مهم‌ترین عوامل در جلوگیری از نشتی و افزایش ایمنی سیستم‌های لوله‌کشی و تجهیزات صنعتی است. دو نوع پرکاربرد در این زمینه، واشر Full Face و واشر Raised Face هستند که هرکدام بر اساس نوع سطح فلنج، الگوی سوراخ ‌کاری، فشار کاری و شرایط نصب کاربرد متفاوتی دارند.

واشر Full Face تمام سطح فلنج را پوشش می‌دهد و معمولاً برای فلنج‌های تخت یا Flat Face استفاده می‌شود، درحالی ‌که واشر Raised Face فقط سطح برجسته فلنج را می‌پوشاند و برای فلنج‌های دارای سطح برجسته مناسب است. شناخت تفاوت این دو مدل، به انتخاب دقیق‌تر، توزیع بهتر فشار پیچ‌ها و جلوگیری از آسیب به فلنج و نشتی در خطوط انتقال کمک می‌کند.

واشر Full Face چیست و چه ویژگی‌هایی دارد؟

واشر Full Face یا واشر تمام‌ سطح، نوعی واشر فلنجی است که تمام سطح فلنج، از جمله محدوده سوراخ‌های پیچ، را پوشش می‌دهد و معمولاً برای فلنج‌های تخت یا Flat Face به کار می‌رود. این طراحی باعث توزیع یکنواخت فشار در سراسر سطح اتصال و کاهش احتمال تغییر شکل یا آسیب ‌دیدگی فلنج‌های چدنی، پلاستیکی و غیرفلزی می‌شود.

واشرهای Full Face در متریال‌های مختلفی مانند لاستیک، گرافیت، PTFE و الیاف فشرده تولید می‌شوند و انتخاب جنس آن‌ها باید بر اساس نوع سیال، دما، فشار و شرایط محیطی انجام گیرد. پوشش کامل سطح فلنج و وجود سوراخ‌های پیچ، نصب دقیق و ثبات بیشتر واشر را فراهم می‌کند؛ با این ‌حال، استفاده از آن روی فلنج‌های Raised Face ممکن است به‌ دلیل تماس نامناسب، باعث کاهش کیفیت آب ‌بندی یا اعمال فشار غیریکسان شود.

واشر Raised Face چیست و در چه شرایطی استفاده می‌شود؟

واشر Raised Face یا واشر سطح برجسته، نوعی واشر فلنجی است که فقط محدوده برجسته و ماشین ‌کاری ‌شده فلنج را پوشش می‌دهد و برای استفاده در فلنج‌های Raised Face (RF) طراحی شده است. این واشر معمولاً قطر خارجی کوچک‌تری نسبت به مدل Full Face دارد و با تمرکز نیروی پیچ‌ها روی سطح آب ‌بندی، فشردگی یکنواخت و عملکرد مطمئن‌تری در برابر نشتی ایجاد می‌کند.

واشرهای Raised Face در سیستم‌های لوله ‌کشی، خطوط بخار، نفت و گاز، پتروشیمی و تجهیزات تحت فشار کاربرد گسترده‌ای دارند و بر اساس شرایط کاری از متریال‌هایی مانند گرافیت، اسپیرال‌وند، PTFE، فلز یا لاستیک ساخته می‌شوند. هنگام انتخاب این واشر، باید نوع و ابعاد فلنج، کلاس فشاری، دمای کاری، نوع سیال و استاندارد ساخت به‌ دقت بررسی شود؛ زیرا استفاده از واشر Raised Face روی فلنج تخت یا Full Face روی فلنج برجسته می‌تواند باعث توزیع نامناسب فشار و ایجاد نشتی شود.

تفاوت ظاهری واشر Full Face و Raised Face

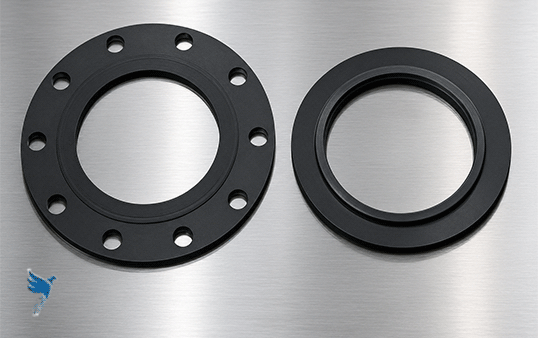

تفاوت ظاهری اصلی بین واشرهای Full Face و Raised Face در میزان پوشش سطح فلنج و شکل سوراخ ‌کاری آن‌هاست. واشر Full Face ابعاد بزرگ‌تری دارد، تمام سطح فلنج را می‌پوشاند و سوراخ‌هایی هم ‌اندازه و هم‌ مکان با سوراخ‌های پیچ روی فلنج دارد؛ به همین دلیل ظاهر آن معمولاً شبیه یک صفحه کامل با چندین سوراخ پیرامونی است.

در مقابل، واشر Raised Face قطر خارجی کوچک‌تری دارد و فقط اطراف دهانه داخلی و سطح برجسته فلنج را پوشش می‌دهد؛ بنابراین فاقد سوراخ‌های مخصوص پیچ است و به شکل یک حلقه ساده دیده می‌شود. این تفاوت ظاهری به‌ راحتی امکان تشخیص اولیه نوع واشر را فراهم می‌کند، اما برای انتخاب قطعی، تطبیق ابعاد واشر با استاندارد و نوع فلنج ضروری است.

تفاوت سطح تماس و نحوه توزیع فشار در دو نوع واشر

واشر Full Face تمام سطح فلنج را می‌پوشاند و نیروی پیچ‌ها را در ناحیه وسیع‌تری توزیع می‌کند؛ به همین دلیل برای فلنج‌های تخت و شکننده مانند چدن، PVC و فلنج‌های غیرفلزی مناسب‌تر است و خطر تغییر شکل موضعی را کاهش می‌دهد.

در مقابل، واشر Raised Face فقط روی سطح برجسته فلنج قرار می‌گیرد و با تمرکز نیروی پیچ‌ها در محدوده آب‌بندی، فشار بیشتری روی ناحیه تماس ایجاد می‌کند؛ بنابراین برای سیستم‌های تحت فشار و دمای بالا عملکرد مطمئن‌تری دارد. انتخاب نادرست یا استفاده هم ‌زمان از این دو مدل می‌تواند باعث توزیع نامتعادل فشار، آسیب به سطح فلنج و بروز نشتی شود.

واشر Full Face برای چه نوع فلنجی مناسب است؟

واشر Full Face عمدتاً برای فلنج‌های تخت یا Flat Face (FF) طراحی شده و بهترین گزینه برای فلنج‌های چدنی، فلنج‌های PVC و پلاستیکی و فلنج‌های غیرفلزی است که به دلیل شکنندگی و حساسیت به تمرکز تنش، نمی‌توانند نیروی متمرکز پیچ‌ها را تحمل کنند؛ زیرا پوشش کامل سطح، فشار را در سراسر فلنج پخش کرده و از ترک خوردگی و تغییر شکل جلوگیری می‌کند.

همچنین این نوع واشر در اتصالاتی با فشار و دمای پایین تا متوسط، لوله ‌کشی‌های آب و فاضلاب، سیستم‌های کم‌فشار صنعتی و فلنج‌هایی که با متریال‌های شکننده ساخته شده‌اند، کاربرد رایجی دارد. نکته مهم این است که استفاده از واشر Full Face روی فلنج‌های Raised Face توصیه نمی‌شود؛ زیرا سطح تماس ناهمسان باعث توزیع نامناسب فشار و کاهش کیفیت آب ‌بندی می‌شود.

واشر Raised Face برای چه نوع فلنجی انتخاب بهتری است؟

واشر Raised Face برای فلنج‌های دارای سطح برجسته یا Raised Face (RF) انتخاب مناسبی است؛ زیرا ابعاد آن با ناحیه برجسته فلنج مطابقت دارد و نیروی پیچ‌ها را روی سطح آب ‌بندی متمرکز می‌کند. این ویژگی، فشردگی بهتر واشر و مقاومت بیشتر در برابر نشتی را فراهم می‌سازد؛ به همین دلیل در فلنج‌های فولادی و آلیاژی، خطوط انتقال نفت و گاز، پتروشیمی، بخار و سیستم‌های تحت فشار یا دمای بالا کاربرد گسترده‌ای دارد.

هنگام انتخاب این واشر باید کلاس فشاری فلنج، نوع سیال، دمای کاری، استاندارد ابعادی و متریال واشر بررسی شود؛ زیرا استفاده از آن روی فلنج تخت ممکن است باعث آب ‌بندی نامناسب یا آسیب به سطح اتصال شود.

تأثیر فشار و دمای کاری بر انتخاب واشر فلنج

فشار و دمای کاری از مهم‌ترین عوامل در انتخاب واشر فلنج هستند؛ زیرا افزایش هرکدام می‌تواند باعث تغییر شکل، سوختگی، سخت ‌شدن یا افت خاصیت آب ‌بندی واشر شود. برای سیستم‌های کم‌ فشار و دمای معمولی، واشرهای لاستیکی یا الیافی مناسب‌اند؛ اما در فشار و دمای بالا، استفاده از واشرهای گرافیتی، اسپیرال ‌وند یا فلزی، متناسب با نوع فلنج و سیال، انتخاب مطمئن‌تری است.

همچنین باید محدوده تحمل واقعی واشر، کلاس فشاری فلنج و تغییرات احتمالی دما و فشار در زمان راه‌اندازی یا توقف سیستم بررسی شود؛ زیرا انتخاب واشری با ظرفیت کمتر از شرایط کاری، احتمال نشتی و آسیب به تجهیزات را افزایش می‌دهد.

نقش جنس و متریال واشر در آب‌ بندی فلنج‌ها

جنس و متریال واشر، تأثیر مستقیمی بر کیفیت آب ‌بندی، مقاومت در برابر فشار و دما و طول عمر اتصال فلنجی دارد؛ زیرا هر ماده برای سازگاری با سیالات و شرایط کاری خاصی طراحی شده است. واشرهای NBR برای روغن و سوخت، EPDM برای آب، بخار و شرایط جوی، PTFE برای بسیاری از مواد شیمیایی و واشرهای VITON برای دما و سیالات تهاجمی گزینه‌های مناسبی هستند.

در دما و فشارهای بالا نیز معمولاً از واشرهای گرافیتی، اسپیرال‌وند یا فلزی استفاده می‌شود. بنابراین پیش از خرید، باید نوع سیال، دما، فشار، جنس فلنج و استاندارد ساخت بررسی شود؛ زیرا انتخاب متریال نامناسب می‌تواند به تورم، ترک‌ خوردگی، تخریب واشر و بروز نشتی منجر شود.

اشتباهات رایج هنگام انتخاب و نصب واشر فلنج

از رایج‌ترین اشتباهات هنگام انتخاب و نصب واشر فلنج می‌توان به استفاده از Full Face روی فلنج Raised Face یا برعکس، بی‌توجهی به نوع سیال، فشار و دمای کاری، انتخاب ابعاد یا ضخامت نامناسب و استفاده از واشر فرسوده یا غیراستاندارد اشاره کرد.

نصب واشر روی سطوح کثیف، زنگ‌ زده یا آسیب ‌دیده، استفاده نادرست از چسب و روان ‌کننده، هم ‌راستا نبودن فلنج‌ها و سفت ‌کردن نامتعادل پیچ‌ها نیز از عوامل مهم بروز نشتی هستند. برای آب ‌بندی مطمئن، سطح فلنج را کاملاً تمیز کنید، واشر متناسب با استاندارد اتصال را انتخاب کرده و پیچ‌ها را به ‌صورت ضربدری و تدریجی، با گشتاور توصیه ‌شده سفت کنید.

راهنمای نهایی انتخاب واشر مناسب بین Full Face و Raised Face

برای انتخاب بین واشر Full Face و Raised Face، ابتدا نوع سطح فلنج را بررسی کنید: واشر Full Face برای فلنج‌های تخت یا Flat Face، به‌ ویژه فلنج‌های چدنی، PVC و پلاستیکی، مناسب است؛ درحالی ‌که واشر Raised Face برای فلنج‌های دارای سطح برجسته و معمولاً فولادی، در خطوط پرفشار و دمای بالا استفاده می‌شود.

سپس نوع سیال، فشار، دما، جنس فلنج، ابعاد، کلاس فشاری و متریال واشر را بررسی کنید تا انتخاب نهایی با شرایط واقعی سیستم مطابقت داشته باشد. به‌ کارگیری واشر مناسب، همراه با تمیزکاری سطح فلنج، هم ‌راستاسازی دقیق و سفت ‌کردن ضربدری پیچ‌ها با گشتاور استاندارد، از نشتی، آسیب به فلنج و توقف تجهیزات جلوگیری می‌کند.

در آخر...

انتخاب صحیح واشر فلنج، یکی از کلیدی‌ترین عوامل در ایمنی، پایداری و کاهش هزینه‌های نگهداری سیستم‌های لوله ‌کشی و تجهیزات صنعتی است. همان‌ طور که در این راهنما بررسی شد، واشر Full Face با پوشش کامل سطح فلنج، برای فلنج‌های تخت و شکننده مانند چدن و PVC مناسب است؛ درحالی‌ که واشر Raised Face با تمرکز فشار روی سطح برجسته، برای فلنج‌های فولادی در سیستم‌های پرفشار و دمای بالا انتخاب بهتری است. نکته مهم این است که تطبیق نوع واشر با سطح فلنج، همراه با انتخاب متریال سازگار با سیال (مانند NBR برای روغن، EPDM برای آب و بخار، VITON برای شرایط خورنده و دمای بالا) و رعایت اصول نصب مانند تمیزکاری سطح، هم‌ راستا سازی و سفت‌کردن ضربدری پیچ‌ها، از بروز نشتی و آسیب به تجهیزات جلوگیری می‌کند.

لاستیک ققنوس به‌ عنوان تأمین ‌کننده انواع واشرهای صنعتی، از جمله واشرهای Full Face و Raised Face در متریال‌های VITON، NBR، EPDM و دیگر مواد آب ‌بند، در کنار شماست تا با مشاوره تخصصی، محصول استاندارد و متناسب با شرایط واقعی سیستم‌تان را انتخاب کنید. برای اطمینان از اصالت و کیفیت محصولات و دریافت راهنمایی دقیق در انتخاب ابعاد، متریال و گرید مناسب، همین حالا با کارشناسان لاستیک ققنوس در تماس باشید.
